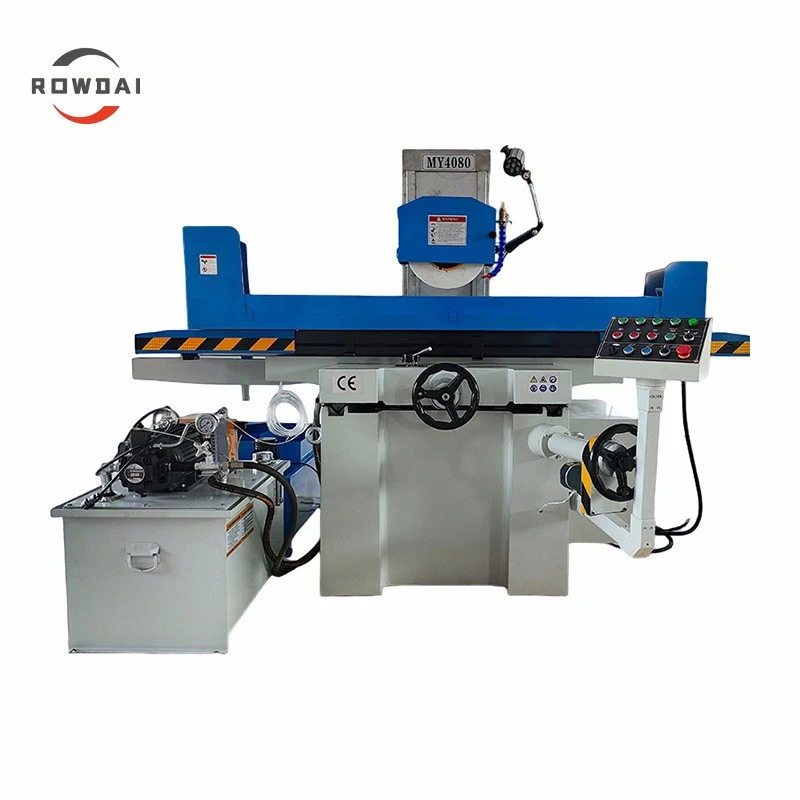

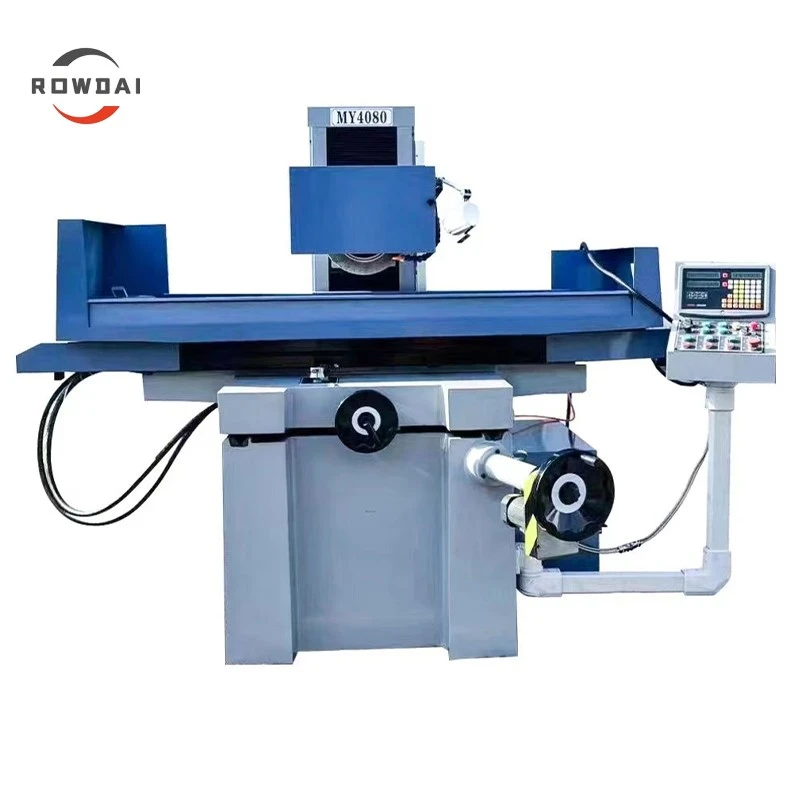

Ця нова поверхнева шліфувальна машина в основному використовується для шліфування різних матеріалів, таких як сталь, чавун і кольорові метали, за допомогою периферії шліфувального круга.
Залежно від матеріалу та форми заготовки можна використовувати різні методи затискання та позиціонування. Для звичайних плоских поверхонь шліфування можна виконувати за допомогою електромагнітного патрона або шляхом безпосереднього кріплення заготовки до робочого столу. Плоскі поверхні, поверхні під прямим{2}}кутом, довільні кути, циліндричні торці та інші спеціальні форми можна відшліфувати за допомогою пристосувань або багато{3}}функціональних-електромагнітних патронів.
особливості
- Система охолодження шліфувального круга складається з окремої системи охолодження з форсунками для охолоджуючої рідини на шліфувальному колі та окремого бака для охолоджувальної води на одному кінці обладнання.
- На одному кінці станини нової поверхневої шліфувальної машини є незалежний масляний резервуар для контролю змащення, який постійно змащує напрямні рейки руху робочого столу.
- Нова направляюча поверхневої шліфувальної машини використовує V-подібну та плоску залізну-пластикову напрямну.
- У голівці шліфувального круга використовується подвійне -посилення для забезпечення її жорсткості; рух шліфувальної головки вгору та вниз має структуру ковзної пластини, яка може запобігти неточній подачі завдяки тривалому терміну служби.
Технічні параметри
|
опис |
одиниця |
MY4080 |
|
|
Розмір столу (Ш×Д) |
мм |
400×800 |
|
|
Макс. поздовжній хід |
мм |
830 |
|
|
Хрест транснальний |
мм |
420 |
|
|
Макс. відстань від центру шпинделя до столу |
мм |
500 |
|
|
Розмір магнітного патрона |
мм |
400×800 |
|
|
Швидкість поздовжнього переміщення столу |
м/хв |
7 - 16 |
|
|
Стіл поперечний рух |
Автоматична подача |
мм/хв |
0.1 - 8 |
|
Швидка швидкість |
м/хв |
990 |
|
|
Подача штурвала |
мм/под. |
0.02 |
|
|
Головка колеса вертикальний рух |
Автоматична подача |
мм/хід |
-- |
|
Швидка швидкість |
мм/хв |
610 |
|
|
Подача штурвала |
мм/под. |
0.01 |
|
|
Шліфувальний круг |
швидкість |
об/хв |
50 Гц 1450 60 Гц 1750 |
|
(OD × W × ID) Розмір |
мм |
350×40×127 |
|
|
Паралельність обробленої поверхні до базової поверхні |
мм |
300:0.005 |
|
|
Двигун шпинделя |
кВт |
4 |
|
|
Гідравлічний двигун |
кВт |
2.2 |
|
|
Мотор насоса охолодження |
кВт |
0.09 |
|
|
Двигун поперечної подачі |
кВт |
0.06 |
|
|
Макс. Вантажопідйомність столу (включаючи магнітний патрон) |
кг |
200 |
|
|
Загальна номінальна потужність |
кВт |
7 |
|
|
Висота машини |
мм |
1890 |
|
|
Вага брутто |
кг |
2.75 |
|
|
Розміри упаковки (Д×Ш×В) |
мм |
2300*1900*2170 |
|
Sстандартні аксесуари
- Бак охолоджуючої рідини
- Балансувальна альтанка
- Фланець колеса
- Колісний екстрактор
- Вирівнювальний клин і болт
- Ящик для інструментів та інструменти
- Стандартний шліфувальний круг
- Лампа робоча
- Підставка для комода на колесах
- Алмазна ручка
